Каковы три типа, чем они различаются и какой из них выбрать?

Каковы три типа вентиляторных двигателей? Прямой ответ

Три типа двигателей вентиляторов, которые определяют современный рынок двигателей вентиляторов, классифицируются по источнику питания и методу коммутации:

1. Вентиляторные двигатели переменного тока: Питание осуществляется переменным током (однофазным от 100 до 240 В или трехфазным от 200 до 480 В), с использованием индукционного или синхронного принципа работы. Доминирующая технология в сфере коммерческих и промышленных вентиляторов во всем мире благодаря низкой себестоимости и совместимости со стандартным электроснабжением.
2. Вентиляторные двигатели постоянного тока: Питание от постоянного тока (обычно от 5 до 48 В для охлаждения электроники; от 12 до 310 В для более крупных приложений), с использованием щеточной или бесщеточной коммутации. Большинство современных двигателей вентиляторов постоянного тока являются бесщеточными, что обеспечивает более длительный срок службы и более высокую эффективность. Распространен в электронике, телекоммуникациях, автомобилях и аккумуляторных устройствах.
3. EC-вентиляторные двигатели: Двигатели с электронной коммутацией, которые принимают входной сигнал переменного тока и преобразуют его внутри в постоянный ток через схему выпрямителя и инвертора, приводя в движение двигатель постоянного тока с постоянными магнитами. EC-двигатели сочетают в себе совместимость с питанием переменного тока, эффективность двигателя постоянного тока и электронное управление скоростью. Рейтинги эффективности от 75 до 90% делают EC предпочтительным выбором для систем отопления, вентиляции и кондиционирования с регулированием энергопотребления, охлаждения и вентиляции.

Эти три категории иногда подразделяются по ориентации воздушного потока (осевой, центробежный, смешанный поток) и по конструкции (однофазный заштрихованный полюс, конденсаторный, трехфазный индукционный, синхронный с постоянными магнитами). В следующих разделах каждый тип описан с полной практической информацией.

Вентиляторные двигатели переменного тока: How They Work, Major Subtypes, and Where They Excel

Вентиляторные двигатели переменного тока действуют по принципу электромагнитной индукции. Переменный ток, протекающий через обмотки статора, создает вращающееся магнитное поле, которое индуцирует ток в роторе и создает крутящий момент, вращающий вал. Скорость ротора немного отстает от вращающегося магнитного поля — это отставание называется скольжением, и именно оно определяет работу асинхронного (асинхронного) двигателя. Двигатели вентиляторов переменного тока в своей базовой форме не требуют щеток, коммутаторов или внутренней электроники, что делает их по своей сути надежными и не требующими особого обслуживания.

Однофазные вентиляторные двигатели переменного тока: типы с экранированными полюсами и конденсаторы

Однофазные двигатели вентиляторов переменного тока используются в жилых домах, системах отопления, вентиляции и кондиционирования воздуха, небольших коммерческих объектах и приборах, где доступно только однофазное питание. Два основных подтипа:

• Двигатели с экранированными полюсами: Самый простой и дешевый двигатель вентилятора переменного тока, в котором используется короткозамкнутое медное кольцо (затеняющая катушка) на части каждого полюса статора для создания сдвинутого по фазе магнитного поля, которое инициирует вращение. Эффективность обычно очень низкая. от 15 до 35% и power output is limited to approximately от 1 до 50 Вт . Используется в небольших бытовых вентиляторах, вентиляторах испарителей холодильников и двигателях проигрывателей микроволновых печей, где преобладают низкая стоимость и очень низкая мощность. Их низкая эффективность делает их все более непригодными для продуктов, на которые распространяются правила энергоэффективности, такие как цели Директивы ЕС ErP.
• Конденсаторные двигатели (постоянный разделительный конденсатор, PSC): Используйте рабочий конденсатор последовательно со вспомогательной обмоткой, чтобы создать двухфазное вращающееся поле в однофазном источнике питания. Значительно более эффективен, чем двигатели с экранированными полюсами, обычно от 50 до 65% и available in outputs from от 25 Вт до 2 кВт . Стандартно для двигателей вентиляторов бытовых кондиционеров, нагнетателей печей и вентиляторов конденсаторов коммерческих холодильных установок. Конденсатор является наиболее распространенной точкой отказа в двигателях PSC, и его следует проверять в первую очередь при диагностике незапускаемого двигателя вентилятора.

Трехфазный асинхронный двигатель вентилятора: промышленный стандарт

трехфазный асинхронный двигатель вентилятора является рабочей лошадкой промышленной вентиляции, коммерческого отопления, вентиляции и кондиционирования воздуха и больших систем градирен. Эти двигатели, питающиеся от трехфазного переменного тока (обычно от 380 до 480 В и частотой 50 или 60 Гц), создают естественно сбалансированное вращающееся магнитное поле из трехфазного тока без необходимости использования конденсаторов или пусковых обмоток.

Основные характеристики трехфазных асинхронных двигателей вентиляторов:

• Синхронная скорость определяется частотой питания и количеством полюсов двигателя: синхронная скорость (об/мин) = (120 × частота) / количество полюсов. Четырехполюсный двигатель с частотой 50 Гц работает с синхронной скоростью 1500 об/мин; фактическая скорость под нагрузкой составляет примерно от 1420 до 1470 об/мин из-за скольжения.
• Эффективность: Трехфазные асинхронные двигатели промышленных размеров (1,1 кВт и выше) достигают эффективности от 85 до 95% при полной нагрузке, значительно выше однофазных типов. Трехфазные двигатели с классом IE3 (премиум-эффективность) обязательны на многих рынках для двигателей мощностью выше 0,75 кВт в соответствии со стандартом IEC 60034-30-1 и эквивалентными нормами.
• Диапазон мощности: Трехфазные асинхронные двигатели вентиляторов доступны примерно от 0,06 кВт до более 500 кВт , охватывая все: от небольших вытяжных вентиляторов до больших промышленных вентиляторов и вентиляторов градирен.
• Пусковой момент и пусковой ток: Прямой пуск трехфазных асинхронных двигателей создает пусковой ток В 5–8 раз больше тока полной нагрузки , что может вызвать провалы напряжения в слабых сетях и механические нагрузки на крыльчатки вентиляторов. Пускатели «звезда-треугольник», устройства плавного пуска и преобразователи частоты (ЧРП) используются для ограничения пускового тока и защиты двигателя и электропитания.
• Управление скоростью с помощью VFD: Сопряжение трехфазного асинхронного двигателя вентилятора с преобразователем частоты позволяет плавно регулировать скорость от почти нулевой до полной. Поскольку энергопотребление вентиляторов подчиняется кубическому закону сходства (снижение скорости вращения вентилятора до 80 % снижает мощность примерно до 51% мощности при полной нагрузке ), ЧРП-управление обеспечивает огромную экономию энергии в приложениях с переменными требованиями к расходу воздуха.

Справочная информация о скорости двигателя вентилятора переменного тока и количестве полюсов

Когда выбирать вентиляторные двигатели переменного тока

• Приложения с фиксированной скоростью там, где требования к воздушному потоку не меняются и не требуется непрерывное регулирование, например, в вытяжных системах постоянного объема.
• Мощные промышленные вентиляторы (свыше 5,5 кВт), где трехфазные асинхронные двигатели с классом эффективности IE3 представляют собой наиболее экономичную и проверенную технологию.
• Суровые условия где простой и прочный асинхронный двигатель без внутренней электроники более надежен, чем EC-двигатель со встроенной схемой управления, подверженный переходным напряжениям, влаге или высокой температуре.
• Бюджетно-ограниченные проекты где первоначальная стоимость оборудования является основной движущей силой, а регулирование переменной скорости достижимо с помощью внешнего ЧРП.

Вентиляторные двигатели постоянного тока: Operation, Brushless Technology, and Precision Speed Control

Вентиляторные двигатели постоянного тока работают путем пропускания постоянного тока через обмотки, которые взаимодействуют с постоянным магнитным полем, создавая вращающий момент. В коллекторных двигателях постоянного тока коммутация тока (переключение направления тока в обмотках при вращении ротора) осуществляется механически угольными щетками, контактирующими с медным коллектором. В бесщеточных двигателях постоянного тока (BLDC) коммутация осуществляется электронным способом путем определения положения ротора и соответствующего переключения тока в обмотках статора, что исключает весь механический износ в процессе коммутации.

Коллекторные и бесщеточные вентиляторные двигатели постоянного тока: почему бесщеточные двигатели стали стандартом

Коллекторные двигатели вентиляторов постоянного тока были доминирующим типом в охлаждении электроники в 1980-х и 1990-х годах, но в новых конструкциях они были почти полностью заменены бесщеточными типами. Причины решающие:

• Срок службы: Износ щеток ограничивает срок службы коллекторных двигателей постоянного тока примерно От 1000 до 3000 часов прежде чем потребуется замена щеток. Бесщеточные двигатели вентиляторов постоянного тока работают От 30 000 до 70 000 часов или более, ограниченный в первую очередь сроком службы подшипника, а не любым изнашиваемым контактом. Эта разница имеет решающее значение для центров обработки данных, телекоммуникационных стоек и промышленного технологического оборудования, где незапланированное обслуживание недопустимо.
• Эффективность: Бесщеточные двигатели постоянного тока устраняют резистивные потери и потери на трение, связанные с контактом щеток, повышая эффективность, как правило, за счет От 5 до 15 процентных пунктов по сравнению с эквивалентными матовыми конструкциями. Бесщеточный двигатель вентилятора постоянного тока мощностью от 10 до 100 Вт обычно достигает эффективности от 65 до 85% .
• ЭМИ (электромагнитные помехи): Дуга в щеточных двигателях создает значительные электромагнитные помехи, которые могут вывести из строя чувствительную электронику в той же системе. Бесщеточные двигатели не создают дуги на щетках и гораздо более совместимы с чувствительной электронной средой.
• Контроль скорости: Бесщеточные двигатели постоянного тока быстро реагируют на сигналы управления скоростью с широтно-импульсной модуляцией (ШИМ), обеспечивая точную и бесшумную регулировку скорости от почти нулевой до максимальной. ШИМ-управление на частотах 25 кГц или выше находится выше слышимого диапазона, что устраняет вой катушки, который возникает в некоторых приложениях на более низких частотах ШИМ.

ШИМ-регулирование скорости вентиляторных двигателей постоянного тока: как это работает

Широтно-импульсная модуляция (ШИМ) управляет скоростью двигателя вентилятора постоянного тока путем быстрого включения и выключения напряжения питания с фиксированной частотой, изменяя пропорцию времени подачи напряжения (рабочий цикл). Рабочий цикл 100 % означает, что полное напряжение подается постоянно. (максимальная скорость); рабочий цикл 50% означает, что напряжение подается половину времени (приблизительно половина максимальной скорости). Двигатель реагирует на среднее напряжение, представленное рабочим циклом. Ключевые параметры ШИМ:

• Частота ШИМ: Intel 4-wire PWM fan standard specifies a PWM frequency of 25 кГц для вентиляторов охлаждения компьютера. Промышленные бесщеточные вентиляторы постоянного тока могут использовать частоты от 1 кГц до 100 кГц в зависимости от управляющей электроники.
• Минимальный рабочий цикл: Большинство бесщеточных двигателей вентиляторов постоянного тока имеют минимальный рабочий цикл, ниже которого они будут глохнуть, а не медленно вращаться. Типичный минимальный надежный рабочий цикл составляет от 20 до 30% , ниже которого двигателю не хватает крутящего момента, достаточного для поддержания вращения из-за трения подшипников и аэродинамического сопротивления лопастей вентилятора.
• Обратная связь по скорости (сигнал тахометра): Бесщеточные двигатели постоянного тока премиум-класса выдают выходной сигнал тахометра, обычно прямоугольную волну, пульсирующую с частотой 2 импульса на оборот , что позволяет системе управления проверять фактическую скорость вращения вентилятора и обнаруживать неисправность вентилятора. Это стандартно для систем охлаждения серверов и центров обработки данных, где критически важен контроль отказа вентиляторов.

Напряжение питания двигателя вентилятора постоянного тока и диапазоны применения

EC-вентиляторные двигатели: The Efficiency Standard for Modern HVAC and Refrigeration

EC-вентиляторные двигатели (двигатели с электронной коммутацией) являются самой быстрорастущей категорией вентиляторных двигателей в коммерческих системах отопления, вентиляции, кондиционирования, охлаждения и вентиляции, что обусловлено все более строгими нормами энергоэффективности и измеримой экономией эксплуатационных расходов, которую они обеспечивают в течение всего срока службы установленных систем.

Как работают вентиляторные двигатели EC: вход переменного тока, работа постоянного тока

EC-двигатель вентилятора работает со стандартным напряжением питания переменного тока (обычно Однофазное напряжение от 100 до 240 В переменного тока или трехфазное напряжение от 200 до 480 В переменного тока ) на своих входных терминалах и преобразует его внутри, пройдя следующие этапы:

1. Исправление: Внутренний мостовой выпрямитель преобразует входной переменный ток в напряжение шины постоянного тока, обычно примерно 310 В постоянного тока от входного напряжения 220 В переменного тока (пиковое напряжение переменного тока).
2. Коррекция коэффициента мощности (PFC): ЕС-двигатели премиум-класса оснащены активной ступенью коррекции коэффициента мощности, которая гарантирует, что двигатель потребляет ток от источника питания в фазе с напряжением, достигая коэффициента мощности от 0,95 до 0,99 . Это снижает нагрузку реактивной мощности на электроснабжение и позволяет избежать штрафов за коэффициент мощности со стороны коммунальных предприятий.
3. Инверторная ступень: DC bus voltage is converted back to a variable-frequency, variable-amplitude AC waveform by an IGBT (insulated gate bipolar transistor) inverter. This waveform drives the permanent magnet rotor of the motor at precisely controlled speed and torque.
4. Электронная коммутация: Датчики Холла или бездатчиковое обнаружение обратной ЭДС определяют положение ротора и управляют последовательностью переключения инвертора, чтобы постоянно поддерживать оптимальный угол крутящего момента между полем статора и ротором с постоянными магнитами.

result of this architecture is that EC motors achieve overall system efficiencies of от 75 до 90% в широком диапазоне скоростей по сравнению с от 50 до 70% для типичных асинхронных двигателей вентиляторов переменного тока при полной нагрузке и значительно ниже при частичных нагрузках, где асинхронные двигатели наименее эффективны.

КПД ЕС-двигателя при частичной нагрузке: решающее преимущество

most compelling advantage of EC fan motors over AC induction motors is their ability to maintain high efficiency across a wide speed and load range. Most commercial HVAC fans operate at part load for the majority of their running hours. A standard AC induction fan motor running at 60% of full speed via a voltage-reducing speed controller (typical in older installations) loses от 30 до 50% его эффективности по сравнению с работой на полной скорости. ЕС-двигатель при той же скорости 60 % сохраняет От 85 до 90% эффективности на полной скорости , поскольку электронная коммутация постоянно оптимизирует рабочую точку двигателя независимо от скорости.

Практическое сравнение энергопотребления типичного вентилятора мощностью 250 Вт, работающего при средней нагрузке 70 % в течение 8000 часов в год:

• Двигатель переменного тока PSC при нагрузке 70 %: КПД падает примерно до 45%. Энергопотребление: (250 Вт × 0,70 нагрузки) / КПД 0,45 × 8000 часов = приблизительно 3111 кВтч в год .
• ЕС-двигатель при нагрузке 70 %: КПД остается примерно 80%. Энергопотребление: (250 Вт × 0,70 нагрузки) / КПД 0,80 × 8000 часов = примерно 1750 кВтч в год .
• Годовая экономия энергии на один двигатель: примерно 1361 кВтч , что при коммерческом тарифе на электроэнергию 0,15 доллара США за кВтч представляет собой экономию примерно 204 доллара США за двигатель в год .

Интерфейсы управления двигателями EC: 0–10 В, ШИМ и системы автоматизации зданий

EC-двигатели вентиляторов оснащены встроенной управляющей электроникой, которая принимает сигналы задания скорости от внешних контроллеров, систем управления зданием (BMS) или термостатических контроллеров. Стандартные интерфейсы управления включают в себя:

• Аналоговый сигнал от 0 до 10 В: most widely used control interface for EC fans in commercial HVAC. A 0 V signal commands the minimum speed (or motor off); a 10 V signal commands maximum speed. Linear interpolation between these points provides continuous proportional control.
• Сигнал ШИМ (скважность от 0 до 100%): Используется там, где контроллер здания или контроллер блока регулируемого объема воздуха (VAV) обеспечивает выходную команду скорости ШИМ. Внутренняя электроника ЕС-двигателя преобразует рабочий цикл непосредственно в заданное значение скорости.
• Последовательная шина RS-485 с протоколом Modbus или BACnet: ЕС-двигатели премиум-класса оснащены цифровыми портами связи, позволяющими интегрироваться в полноценные системы автоматизации здания, обеспечивая удаленный мониторинг скорости двигателя, энергопотребления, часов работы и условий сигнализации из центральной BMS.
• Встроенный потенциометр: Большинство ЕС-вентиляторов оснащены потенциометром ручной регулировки скорости, доступным после установки и полезным для установки фиксированной рабочей скорости без внешнего контроллера.

Соответствие нормативным требованиям ЕС-двигателей: директивы ErP, IE5 и энергоэффективности.

Нормативы по энергоэффективности являются основной движущей силой внедрения ЕС-двигателей в коммерческих и промышленных вентиляторах. Ключевые нормативно-правовые базы:

• Директива ЕС ErP (продукция, связанная с энергетикой): Регламент ЕС 327/2011 устанавливает минимальные уровни эффективности для вентиляторов мощностью от 125 Вт до 500 кВт. Самые последние уровни фактически требуют использования двигателей переменного тока с ЕС или ЧРП для большинства коммерческих вентиляторов, поскольку стандартные асинхронные двигатели вентиляторов переменного тока с фиксированной скоростью не могут соответствовать требуемым классам эффективности.
• IE5 (ультрапремиум-эффективность): IEC 60034-30-1 standard defines motor efficiency classes IE1 through IE4, with IE5 (sometimes called Ultra Premium or Super Premium) representing the highest tier. EC permanent magnet motors typically fall into the IE4 to IE5 range, while standard induction motors at commercial fan sizes fall into IE2 to IE3.
• Стандарты вентиляторов Министерства энергетики США: US Department of Energy's fan energy index (FEI) requirements, implemented in 2023, establish minimum FEI values for commercial and industrial fans that effectively require high-efficiency motors and controls in most covered fan systems.

Бесщеточные двигатели осевого вентилятора: конструкция, производительность и промышленное применение

Бесщеточные двигатели осевого вентилятора В частности, речь идет о бесщеточных двигателях постоянного тока или ЕС, встроенных в узлы осевых вентиляторов, в которых лопасти рабочего колеса установлены непосредственно на роторе двигателя или на прикрепленной ступице, а поток воздуха создается параллельно оси вала двигателя. Такая конструкция с прямым приводом в сочетании с бесщеточной коммутацией обеспечивает компактность, эффективность, бесшумность и длительный срок службы вентиляторов.

Конструкция двигателя с внешним ротором: ключевая конструктивная особенность бесщеточных осевых вентиляторов

majority of brushless axial fan motors use an external rotor (outrunner) motor construction, where the stator windings are on the fixed central hub and the rotor (which carries the permanent magnets) is the outer rotating shell. The fan blades are attached to this outer rotating shell, allowing the blades to be driven directly without a separate shaft or coupling. This design provides several important advantages:

• Большой диаметр ротора: external rotor has a larger diameter than an equivalent internal rotor motor, increasing the moment of inertia and allowing more magnetic poles to be used. More poles allow lower operating speed at the same torque, which is ideal for axial fans that perform best at moderate speeds with high blade-tip efficiency.
• Компактная осевая длина: Двигатели с внешним ротором по своей природе короткие в осевом направлении по сравнению с их диаметром, что приводит к созданию тонких и компактных вентиляторных блоков с минимальной глубиной. Это имеет решающее значение для систем охлаждения электроники, монтируемых в стойку, кондиционеров и фанкойлов HVAC, где пространство для установки ограничено.
• Прямой монтаж лезвия: Прикрепление лопастей непосредственно к корпусу ротора исключает необходимость использования компонентов вала и муфты, уменьшая механические потери и потенциальные точки отказа. Интерфейс лопасти к двигателю полностью жесткий, без относительного перемещения между ступицей лопасти и ротором двигателя при любых условиях эксплуатации.
• Тепловыделение: rotating outer rotor shell acts as a centrifugal cooling element for the stator windings inside, helping to dissipate the heat generated by the stator coils. This improves thermal performance relative to an equivalent induction motor of the same frame size.

Типичные характеристики бесщеточных двигателей осевых вентиляторов коммерческого использования

Основные области применения бесщеточных двигателей осевых вентиляторов

• Охлаждение дата-центра: Вентиляторы охлаждения серверных стоек, вентиляторы для верхней части стойки и вентиляторы кондиционера компьютерного зала (CRAC). Сочетание длительного срока службы, ШИМ-регулирования скорости и обратной связи по тахометру делает бесщеточные осевые вентиляторы стандартом в этом секторе.
• Приточно-вытяжные установки HVAC (AHU): Бесщеточные осевые вентиляторы EC устанавливаются в секциях приточной и вытяжной вентиляции AHU, заменяя старые двигатели переменного тока PSC. Экономия энергии в больших AHU при непрерывной работе амортизирует более высокие затраты на ЕС-двигатели в пределах от 1 до 3 лет в типичных коммерческих зданиях.

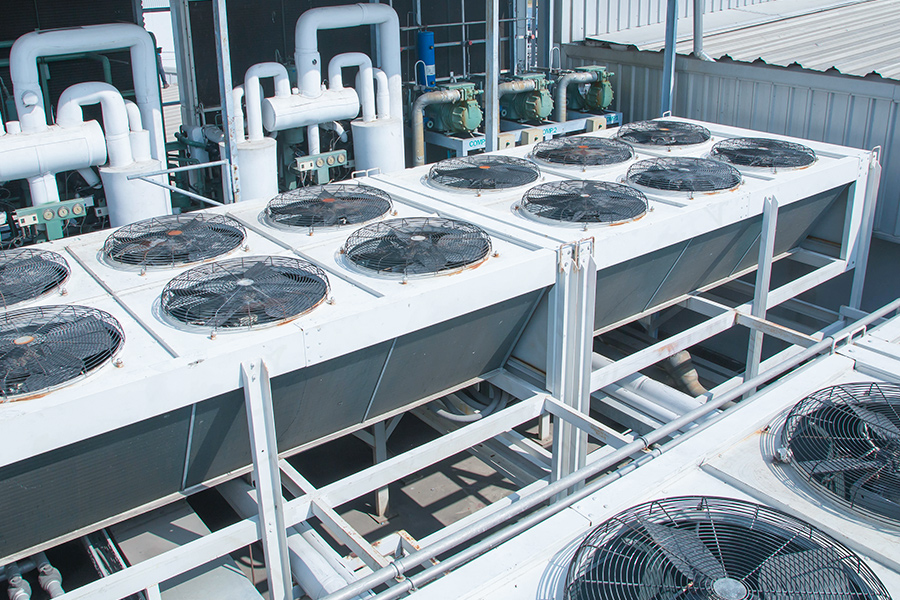

• Холодильно-конденсаторные агрегаты: В холодильных камерах, витринах супермаркетов и промышленных холодильных конденсаторах используются бесщеточные осевые вентиляторы для перемещения воздуха по змеевикам конденсатора. Вариант EC все чаще требуется в соответствии с правилами энергоэффективности холодильного оборудования.
• Охлаждение телекоммуникационного оборудования: Бесщеточные осевые вентиляторы постоянного тока с питанием 48 В постоянного тока входят в стандартную комплектацию наружного охлаждения шкафов мобильных базовых станций, оптического сетевого оборудования и блоков распределения питания.
• Промышленная технологическая вентиляция: В системах удаления дыма, сбора пыли и подачи технологического воздуха на производственных объектах используются бесщеточные двигатели осевых вентиляторов, где требуются взрывоопасные среды (ATEX в Европе, UL в Северной Америке). Бесщеточные электродвигатели EC с сертификацией ATEX доступны для опасных зон 2.

Осевые вентиляторные двигатели: Selecting the Right Motor for the Application

Осевые вентиляторные двигатели В категорию продуктов входит любой двигатель, встроенный в осевой вентилятор или предназначенный для его привода, в котором направление воздушного потока параллельно оси вращения двигателя. Этот термин охватывает технологии двигателей переменного, постоянного и ЕС-двигателей, применяемые в крыльчатках осевых вентиляторов, от небольших вентиляторов для охлаждения электроники до крупных промышленных вентиляторов. Выбор правильного двигателя осевого вентилятора требует соответствия шести ключевых параметров требованиям применения.

Шесть параметров для выбора двигателя осевого вентилятора

1. Требуемый воздушный поток (CFM или м³/ч): volume of air the fan must move per unit time to satisfy the thermal or ventilation load. This is calculated from the heat load and the allowable temperature rise, or from ventilation rate requirements per occupant or floor area. Selecting an undersized motor results in insufficient airflow and thermal failure of the equipment being cooled.
2. Требуемое статическое давление (Па или дюймы H₂O): resistance the fan must overcome in the ductwork, filter, and heat exchanger system. Axial fans are best suited to high-flow, low-to-medium pressure applications (typically below 500 Па / 2 дюйма H₂O ). Более высокие требования к давлению отдают предпочтение двигателям центробежных вентиляторов. Выбор осевого вентилятора для системы с высоким сопротивлением приводит к тому, что вентилятор работает намного левее своей кривой производительности, что резко снижает поток воздуха и потенциально может вызвать остановку.
3. Температура окружающей среды: Класс изоляции двигателя и смазка подшипников должны соответствовать рабочей температуре окружающей среды. Стандартные двигатели осевых вентиляторов рассчитаны на температуру окружающей среды до 40°С . Доступны высокотемпературные варианты до 70°C или выше , используя изоляцию класса F или класса H и высокотемпературную смазку для подшипников. Эксплуатация стандартного двигателя в условиях окружающей среды, превышающих его номинальные значения, экспоненциально сокращает срок службы изоляции (срок службы изоляции двигателя уменьшается вдвое при каждом Превышение температуры на 10°C выше рейтинга).
4. Степень защиты IP: ingress protection rating defines resistance to dust and moisture. Common ratings for axial fan motors include IP44 (splash-proof, suitable for general indoor use), IP54 (dust and splash protected, suitable for most commercial applications), IP55 (dust and water jet protected, standard for outdoor and wet area installations), and IP68 (submersible, for highly wet or washdown environments).
5. Требование к контролю скорости: Требуется ли приложению фиксированная скорость (самый простой и дешевый), ступенчатая скорость (две или три фиксированные скорости с помощью отводов обмотки на двигателях переменного тока) или плавная регулировка скорости (требуется двигатель EC или двигатель переменного тока с частотно-регулируемым приводом). Возможность регулирования скорости все чаще требуется энергетическими нормами для крупных коммерческих вентиляторов.
6. Доступный источник питания: Наличие на месте установки однофазного переменного, трехфазного или постоянного тока определяет, являются ли двигатели осевых вентиляторов переменного, постоянного или ЕС электрически совместимыми. При модернизации существующая инфраструктура проводки и питания часто ограничивает выбор двигателя, если не планируется замена проводки.

Кривая производительности двигателя осевого вентилятора: понимание ключевых взаимосвязей

Каждая комбинация двигателя осевого вентилятора и рабочего колеса имеет характеристическую кривую, связывающую расход воздуха (объемный расход) со статическим давлением. Рабочая точка – это место, где кривая вентилятора пересекает кривую сопротивления системы. Критические точки на кривой вентилятора:

• Бесплатная точка доставки: Максимальный поток воздуха при нулевом статическом давлении (без сопротивления). Это правый конец кривой производительности, который представляет собой абсолютную максимальную пропускную способность вентилятора.
• Точка остановки: point at which increasing system resistance causes the fan to stall aerodynamically. Operating to the left of the stall point causes vibration, noise, and significantly reduced efficiency. Axial fans are more sensitive to stall than centrifugal fans; proper system design must ensure the operating point stays to the right of the stall region.
• Лучшая точка эффективности (BEP): airflow and pressure combination at which the fan and motor together achieve maximum efficiency. Selecting a motor so that the actual operating point is close to the BEP minimizes energy consumption and maximizes system service life.

Руководство по выбору двигателя осевого вентилятора по типу применения

Вентиляторные двигатели переменного тока vs. DC Fan Motors vs. EC Fan Motors: Side-by-Side Comparison

Выбор между двигателями вентиляторов переменного, постоянного и ЕС требует систематического сравнения параметров, которые наиболее важны для конкретного применения. Ниже описаны наиболее часто оцениваемые критерии при принятии решений о закупках и проектировании.

Стоимость установки и эксплуатационные расходы: расчет общей стоимости владения

Двигатели вентиляторов переменного тока имеют самую низкую первоначальную стоимость покупки, но, как правило, самые высокие эксплуатационные расходы из-за более низкого КПД и ограниченной способности работать при частичной нагрузке. EC-вентиляторные двигатели имеют покупную цену в 2-4 раза выше чем эквивалентные двигатели переменного тока, но эта надбавка окупается за счет экономии энергии в течение срока службы двигателя. В коммерческих приложениях с продолжительной ежедневной работой (от 16 до 24 часов) период окупаемости ЕС-двигателя при замене двигателя переменного тока обычно составляет от 1 до 3 лет , после чего экономия энергии представляет собой чистое снижение эксплуатационных расходов.

Шум и вибрация: EC и бесщеточный провод постоянного тока

ЕС и бесщеточные двигатели вентиляторов постоянного тока работают значительно тише, чем асинхронные двигатели переменного тока эквивалентной мощности, потому что:

• Возможность переменной скорости позволяет двигателям EC и постоянного тока работать на пониженной скорости в периоды низкой нагрузки, снижая как аэродинамический шум (который масштабируется примерно в пятой степени скорости лопастей), так и шум двигателя.
• Нет шума при контакте щетки в бесщеточных конструкциях устраняет шум коллектора, присутствующий в коллекторных двигателях, и электрический шум, характерный для некоторых конструкций двигателей переменного тока.
• Более плавная передача крутящего момента: Электронная коммутация обеспечивает более плавный крутящий момент с меньшей пульсацией, чем пульсация магнитного потока асинхронных двигателей переменного тока, уменьшая передачу вибрации на корпус вентилятора и воздуховоды.

Надежность и техническое обслуживание: среднее время между отказами

Трехфазные асинхронные двигатели переменного тока являются одними из самых надежных вращающихся машин, когда-либо созданных, с хорошо документированным MTBF (средним временем наработки на отказ) От 20 000 до 50 000 часов в типичной промышленной эксплуатации при правильном обслуживании. Их простота (отсутствие внутренней электроники) делает их устойчивыми к переходным напряжениям и экстремальным условиям окружающей среды. ЕС-двигатели оснащены встроенной силовой электроникой, которая потенциально уязвима к скачкам напряжения, высоким температурам окружающей среды и проникновению влаги. Качественные ЕС-двигатели известных производителей снижают эти риски благодаря защите от перенапряжения, защитному покрытию печатных плат и расширенным температурным диапазонам, достигая опубликованных значений среднего времени безотказной работы (MTBF) От 40 000 до 70 000 часов для полной сборки, включая электронику.

Полная сводка сравнения

Часто задаваемые вопросы о вентиляторных двигателях

1. Какие три типа двигателей вентиляторов существуют?

three types of fan motors are Вентиляторные двигатели переменного тока , Вентиляторные двигатели постоянного тока и EC-вентиляторные двигатели . Двигатели вентиляторов переменного тока работают непосредственно от переменного тока и включают однофазные (типы с заштрихованными полюсами и конденсаторами) и трехфазные асинхронные варианты. Двигатели вентиляторов постоянного тока используют постоянный ток и чаще всего реализуются в виде бесщеточных двигателей постоянного тока, обеспечивающих длительный срок службы и точный контроль скорости. ЕС-двигатели вентиляторов питаются переменным током, но работают внутри как бесщеточные двигатели постоянного тока с постоянными магнитами через встроенный инвертор, обеспечивая самый высокий класс эффективности из трех типов при от 75 до 90% .

2. Что такое трехфазный асинхронный двигатель вентилятора и где он применяется?

A трехфазный асинхронный двигатель вентилятора (также называемый трехфазным асинхронным двигателем) работает от трехфазного переменного тока, используя электромагнитную индукцию для приведения в движение ротора со скоростью, немного меньшей скорости вращающегося магнитного поля (разница заключается в скольжении). Это стандартный тип двигателя для промышленной вентиляции, больших коммерческих вентиляторов HVAC, градирен и вентиляторов технологической вентиляции примерно от 0,37 кВт до более 500 кВт . В сочетании с преобразователем частоты (ЧРП) трехфазный асинхронный двигатель обеспечивает плавное регулирование скорости, что делает его конкурентоспособным с двигателями EC в приложениях большой мощности.

3. Что такое ЕС-двигатель вентилятора и почему он более эффективен, чем двигатель вентилятора переменного тока?

Ан ЕС-двигатель вентилятора представляет собой двигатель с электронной коммутацией, который принимает входной переменный ток, преобразует его внутри в постоянный ток через выпрямитель и приводит в движение ротор с постоянными магнитами через встроенный инвертор IGBT с электронной коммутацией. Его более высокий КПД по сравнению с асинхронными вентиляторными двигателями переменного тока обусловлен тремя факторами: роторы с постоянными магнитами устраняют индукционные потери, присутствующие в двигателях переменного тока с короткозамкнутым ротором; электронная коммутация поддерживает оптимальный угол крутящего момента на всех скоростях; а встроенный инвертор позволяет двигателю поддерживать высокий КПД при частичных нагрузках, где обычно используются асинхронные двигатели переменного тока. На 30–50 % менее эффективен чем при полной нагрузке.

4. В чем разница между бесщеточными двигателями осевых вентиляторов и стандартными двигателями осевых вентиляторов?

Бесщеточные двигатели осевого вентилятора в частности, используйте бесщеточный двигатель постоянного тока или ЕС (без механического коммутатора или щеток), интегрированный с осевым рабочим колесом. В стандартных двигателях осевых вентиляторов могут использоваться коллекторные двигатели переменного или постоянного тока. Обозначение бесщеточного двигателя имеет значение, поскольку оно указывает на то, что двигатель не имеет изнашиваемых контактных элементов в электромагнитной цепи, что продлевает срок службы до От 30 000 до 70 000 часов , по сравнению с От 1000 до 3000 часов для щеточных типов перед заменой щеток. Современные бесщеточные осевые вентиляторы также имеют конструкцию внешнего ротора, в которой лопасти рабочего колеса крепятся непосредственно к вращающемуся внешнему корпусу, что уменьшает общую глубину сборки вентилятора.

5. Как контролировать скорость двигателя вентилятора переменного тока?

Методы управления скоростью двигателя вентилятора переменного тока зависят от типа двигателя. Для трехфазных двигателей наиболее эффективным и гибким методом является частотно-регулируемый привод (ЧРП) который изменяет частоту питания и напряжение для непрерывного изменения скорости. Для однофазных конденсаторных двигателей ступенчатое регулирование скорости достигается с помощью отводов обмотки (обеспечивает 2 или 3 фиксированные скорости) или непрерывно с помощью симисторного регулятора напряжения (менее эффективный). Снижение напряжения для регулирования скорости асинхронных двигателей переменного тока неэффективно, поскольку увеличивается скольжение двигателя и растут потери. Управление с помощью частотно-регулируемого привода обеспечивает высокую эффективность во всем диапазоне скоростей и соответствует требованиям норм для крупных коммерческих вентиляторов.

6. Что означает степень защиты IP55 для двигателей осевых вентиляторов и когда она мне нужна?

IP55 — это степень защиты, определенная в IEC 60529, что означает, что двигатель защищен от попадание пыли, достаточное для причинения вреда (5) и против струи воды с любого направления (5) . Для двигателей осевых вентиляторов минимальный рекомендуемый класс защиты IP55 — это наружная установка, вентиляторы, монтируемые на открытой крыше, фанкойлы во влажной среде, а также любая установка, в которой вентилятор может подвергаться воздействию воды из шланга во время очистки. IP44 достаточен для общего использования внутри помещений в чистых и сухих помещениях. IP65 (полная пыленепроницаемость и защита от водяных струй) или IP67 (пыленепроницаемость и погружение в воду до 1 м) предназначены для условий промывки, например, на предприятиях пищевой промышленности.

7. Что такое закон сходства вентиляторов и почему он важен при выборе двигателя?

fan affinity laws describe how a fan's performance changes with speed. The most important law for motor selection is the Закон куба для мощности : потребляемая мощность вентилятора пропорциональна кубу передаточного отношения. Это означает снижение скорости вращения вентилятора до 80% от максимума снижает энергопотребление примерно до 51% (0,8³ = 0,512). Сокращение до 70% снижает мощность примерно до 34% (0,7³ = 0,343). Эта взаимосвязь объясняет, почему двигатели вентиляторов с регулируемой скоростью (EC, переменный ток с ЧРП) обеспечивают такую ​​большую экономию энергии в системах, которые большую часть времени работы работают ниже максимальной нагрузки. Экономия намного больше, чем можно было бы интуитивно ожидать от умеренного снижения скорости.

8. Могу ли я напрямую заменить двигатель вентилятора переменного тока на двигатель вентилятора EC?

В большинстве случаев да, с некоторыми соображениями. ЕС-двигатели вентиляторов рассчитаны на стандартное питание переменного тока с тем же напряжением, что и замененный двигатель переменного тока, поэтому никаких изменений в проводке источника питания не требуется. Однако внешние размеры и способ монтажа ЕС-двигателя должны быть совместимы с существующим корпусом вентилятора и монтажной рамой. ЕС-двигателям также требуется входной сигнал управления скоростью (от 0 до 10 В или ШИМ), если требуется регулируемая скорость; без подключенного управляющего сигнала большинство ЕС-двигателей по умолчанию работают на максимальной скорости. Необходимо проверить диаметр вала, направление вращения и направление воздушного потока. Многие производители ЕС-двигателей предлагают рамы прямой замены, специально разработанные для наиболее распространенных типоразмеров двигателей переменного тока, используемых в вентиляционных установках и холодильных установках.

9. В чем разница между двигателем осевого вентилятора и двигателем центробежного вентилятора?

motor types themselves (AC, DC, EC) can be used in both axial and centrifugal fans. The distinction is in the impeller and housing design, not the motor. Осевые вентиляторные двигатели приводит в движение крыльчатку, которая перемещает воздух параллельно оси вала, обеспечивая большой объем воздушного потока при низком и умеренном давлении, что подходит для применений с низким сопротивлением системы, таких как теплообменники, змеевики конденсатора и вентиляционные отверстия. Центробежные вентиляторные двигатели приводят в движение крыльчатку со спиральным корпусом, которая перемещает воздух перпендикулярно оси вала, обеспечивая умеренный воздушный поток при более высоком давлении, что подходит для систем воздуховодов, установок обработки воздуха с несколькими компонентами сопротивления и систем фильтрации с высоким сопротивлением.

10. Как долго служат бесщеточные двигатели осевых вентиляторов и что ограничивает их срок службы?

Бесщеточные двигатели осевого вентилятора достичь срока службы От 30 000 до 70 000 часов в типичных коммерческих применениях, где основным компонентом, ограничивающим срок службы, являются шарикоподшипники. Срок службы подшипников рассчитывается в соответствии с моделью срока службы ISO 281 L10 и зависит от нагрузки на подшипник (связанной с весом рабочего колеса и аэродинамическими силами), рабочей скорости, качества смазки подшипников и рабочей температуры. Повышенная температура является доминирующим фактором в большинстве установок с двигателем вентилятора: работа двигателя с Класс изоляции класса B при температуре окружающей среды на 10°C выше номинальной. сокращает срок службы смазки подшипников и изоляции примерно 50% . Качественные бесщеточные двигатели осевых вентиляторов от крупных производителей оснащены герметичными шарикоподшипниками с постоянной смазкой и заявленным сроком службы L10 при определенных условиях нагрузки и температуры, что позволяет точно прогнозировать срок службы.
